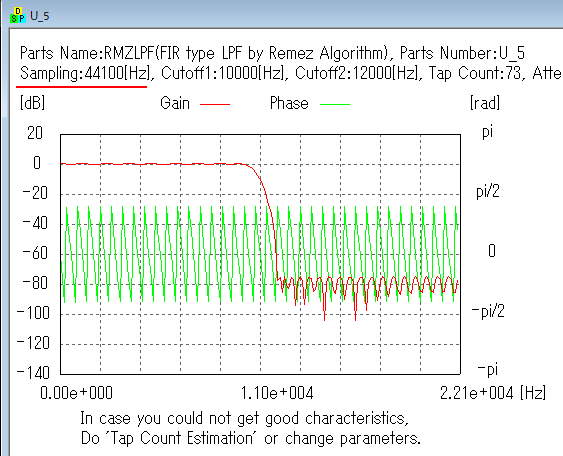

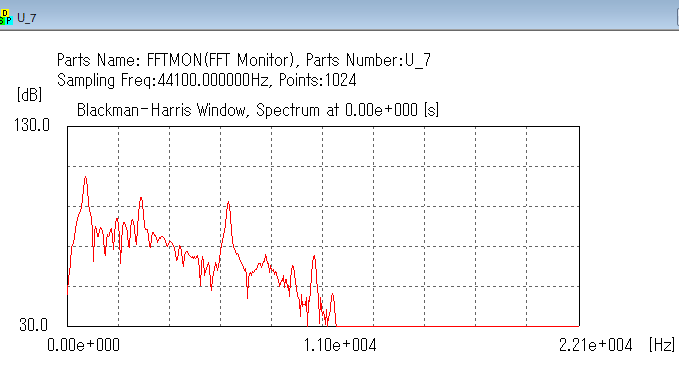

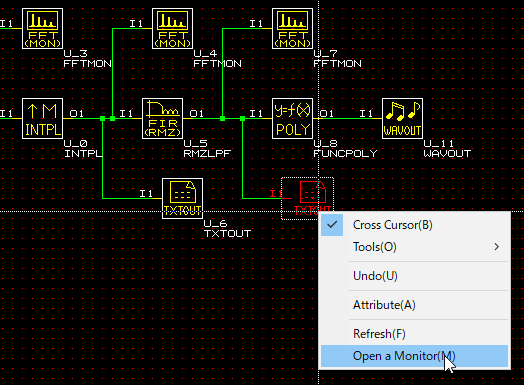

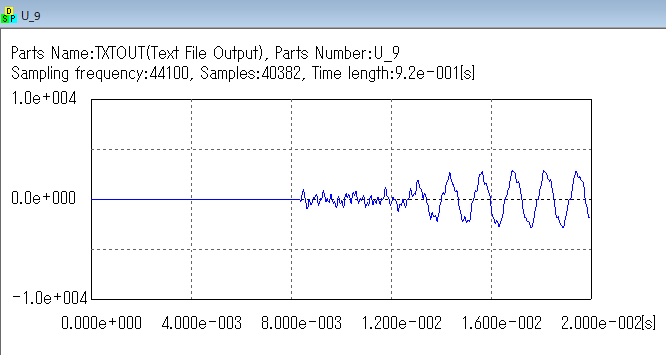

そこでRMZLPF(U_5、FIR Low Pass Filter designed by Remez Algorithm）を配置します。モニタウインドウを開きましょう。 周波数特性はこのようになり、これで11025Hz以上を取り除くことができます。 それではFFTMON(U_7)をモニタしてみましょう。 必要のない周波数が取り除かれました（これと比較）。 TXTOUT(U_9)のモニタウインドウを開いてデータ列がどう変化したか見てみましょう。 これと比べてギザギザがなくなりました(LPFで若干遅延している)。しかしながら振幅がいくらか減っています・・・ 次のページへ 目次へ戻る
