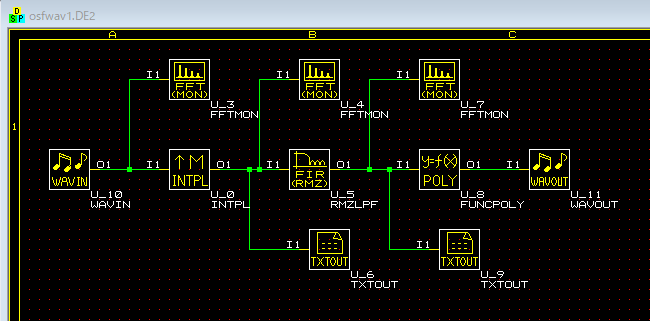

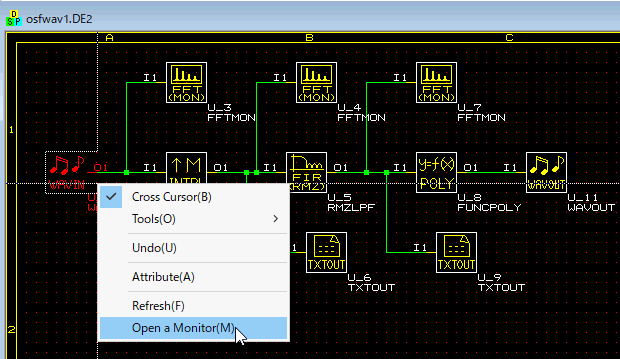

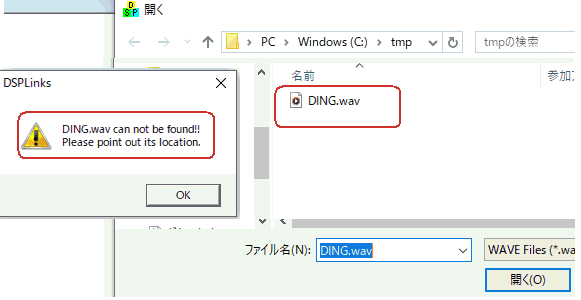

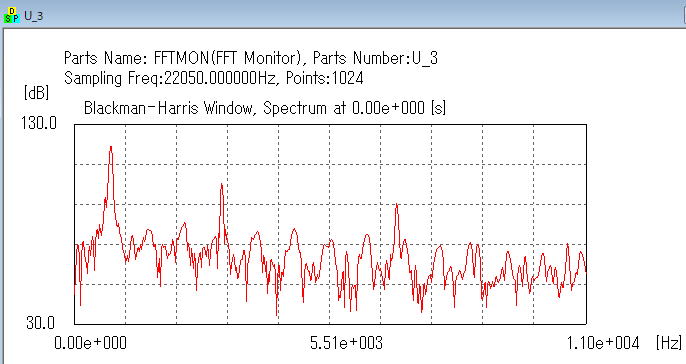

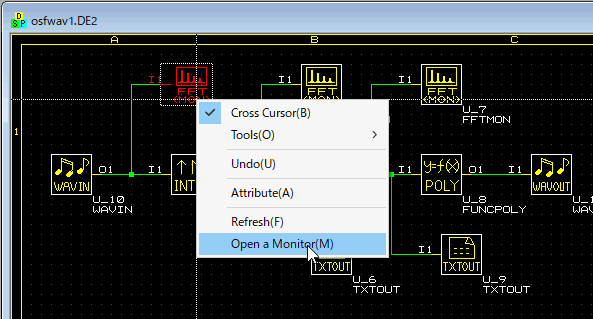

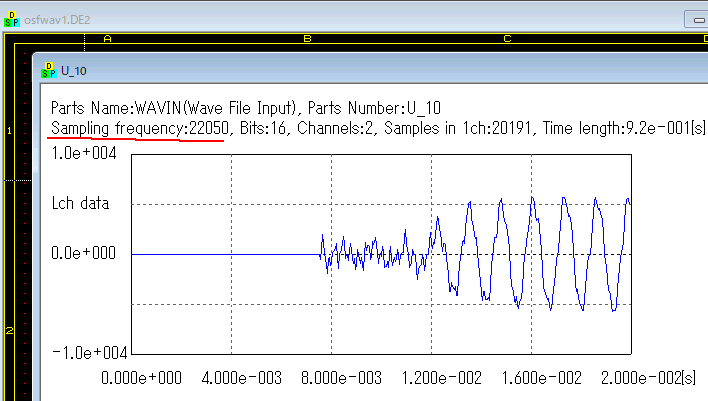

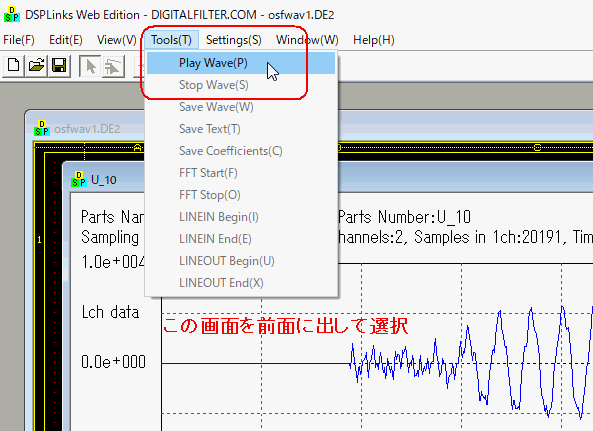

このような回路図が現れます。これはインターポレータやLPFなどを使ってサンプリング周波数を22.05kHz -> 44.1kHzに上げるものです。 WAVIN (U_10)の上で左クリックで選択後、右クリックで"Open a Monitor"を選択してください。 モニタウインドウ上に波形が現れます。サンプリング周波数は22.05kHzです。 もしワーニングが出たら（下図）、Ding.wavの位置を指定しましょう。 そのウインドウ上で、メニューからTools→Play Waveで音を聞いてみましょう。「ポーン」と鳴る、1秒程度のWAVEファイルです。 次にFFTMON(U_3)のモニタウインドウを開いてそのスペクトルを見ましょう。 サンプリング22.05kHz、ナイキスト周波数は11.025kHzです。 次のページへ 目次へ戻る
