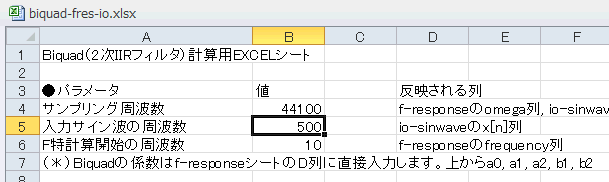

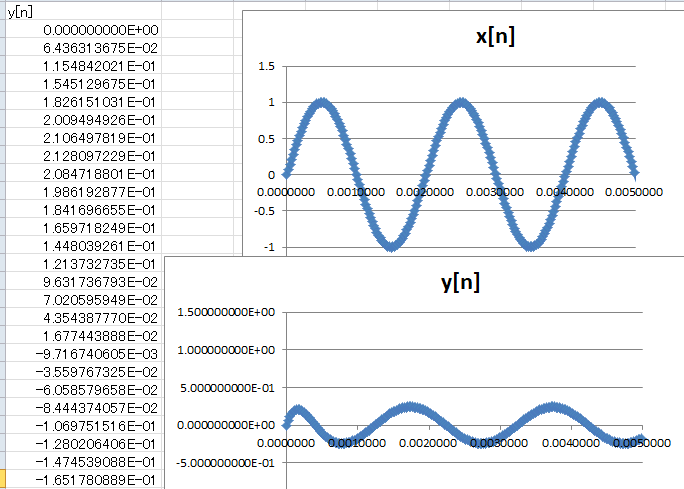

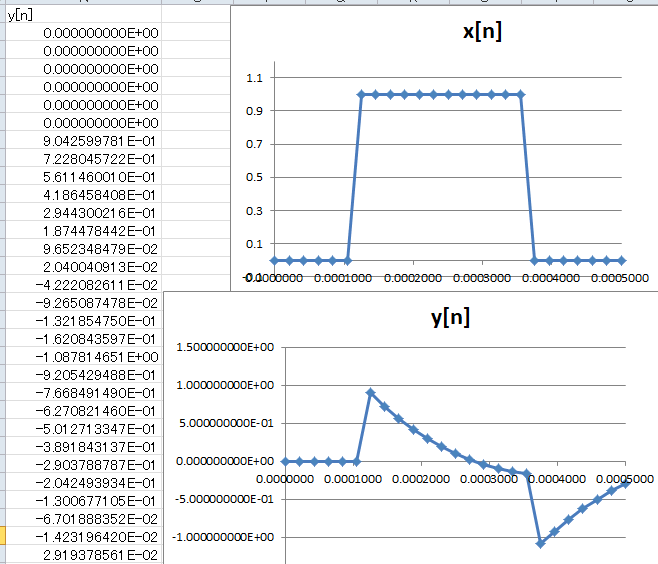

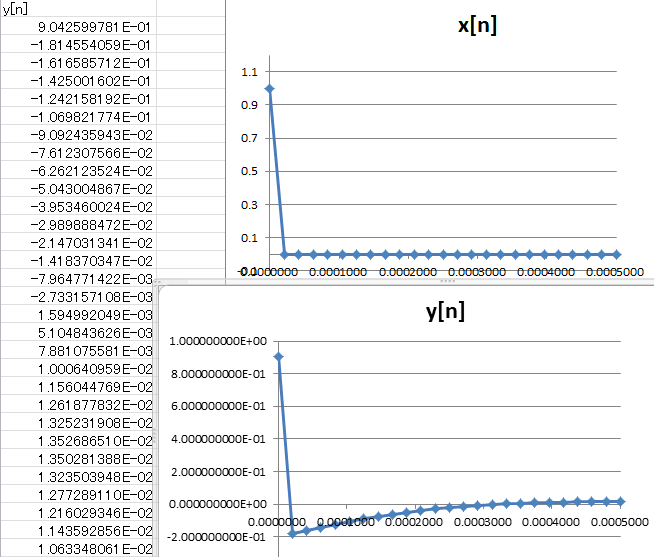

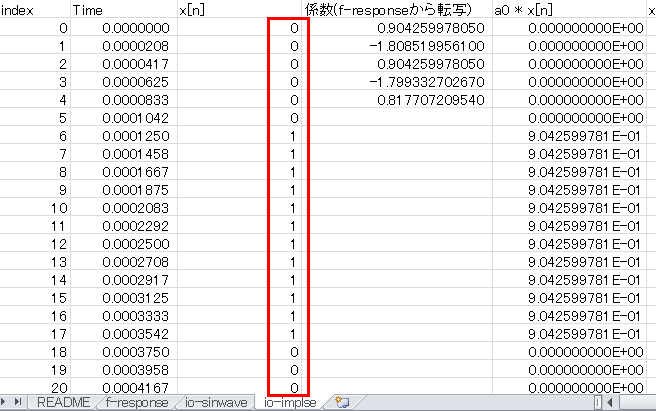

1-02　LPF/HPFの周波数・入出力特性（続き） ●READMEシートで入力周波数を変更 　HPFなので低い周波数は通しません。図1‐25のように入力を500Hzに変更してみましょう。 　　図1-25　最初のシートREADME ●カットオフ1kHzのHPFなので500Hzは減衰する 　io-sinwaveシートを見ると、振幅は1/4程度、位相は150度(2.6rad)ほど進んでいます。これらと比較して特性通りになっていることを確認（＊１）。 （＊１）「位相が進む」というより「立ち上がりが早くなる」と考えるほうが良いでしょう（未来を予測しているわけではないので） 　　図1-26　振幅は-12dBほど、位相は150度（2.6rad)ほど進む ●インパルス応答の形を比較してみよう 　io-impulseシートでインパルス応答を見てみます。HPFの場合はインパルス応答y[n]にも直流分がなくなります（LPFの場合と比較）。 　　図1-27　HPFのインパルス応答の一例 ●io-impulseシートの入力を変えてみる 　図1‐28のようにx[n]列を変えてみましょう。入力がインパルスから台形波に変わります。 　　図1-28　インパルス応答以外の応答を見る ●台形波の応答（ステップ応答に近い） 　入出力を見ると図1‐29のようになります。このようにHPFは立ち上がり、立ち下がりに素早く反応します。また入力には直流分がありますが、出力からは直流分がとれていることが分かります。 　　図1-29　HPFなので急激に変化する部分が残る（微分している） 最初のページへ 目次へ戻る
